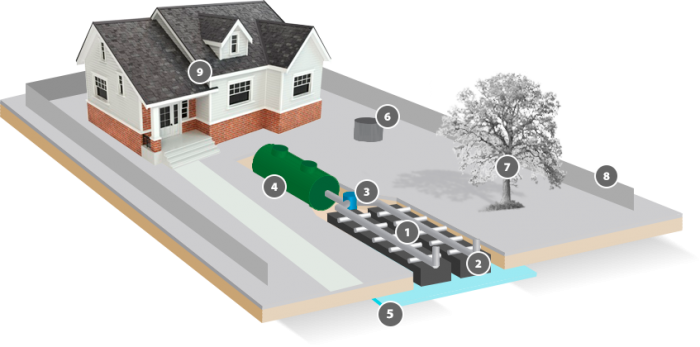

Drenaż rozsączający na pakietach:

Ilustracja
  • 1. Drenaż rozsączający
  • 2. Studzienka zamykająca
  • 3. Studzienka rozdzielcza
  • 4. Oczyszczalnia biologiczna
  • 5. Wody gruntowe
  • 6. Studnia
  • 7. Drzewa i krzewy
  • 8. Granica działki
  • 9. Wywiewka kanalizacyjna

Minimalne odległości

  • oczyszczalnia od granicy działki: 2 m
  • oczyszczalnia od najbliższej studni: 15 m
  • drenaż od budynku mieszkalnego: 3 m
  • drenaż od krzewów 1 drzew: 3 m
  • poziom wód podziemnych: min. 1,5 m
  • drenaż od najbliższej studni: 30 m
  • drenaż od granicy działki: 2m

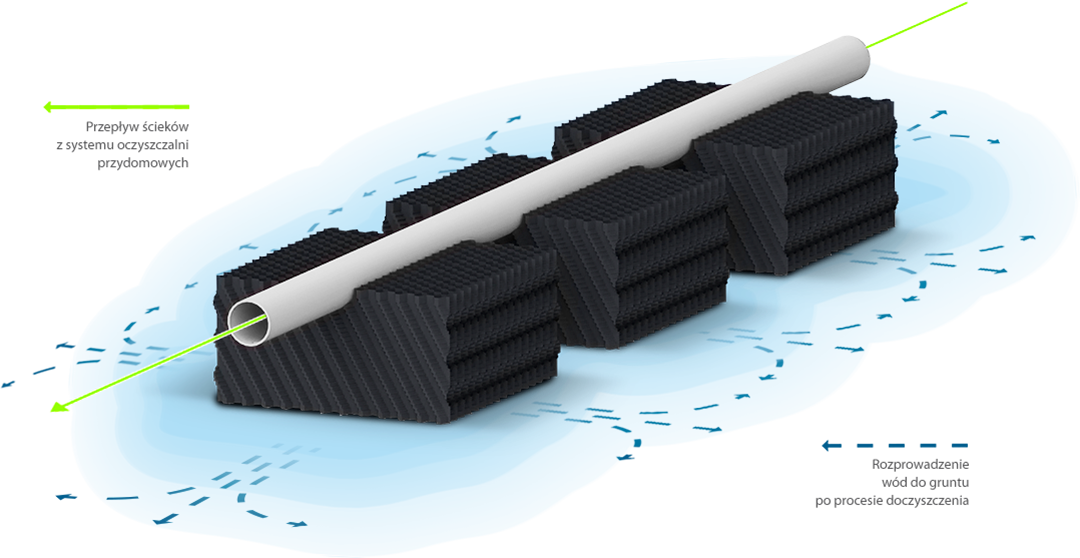

Drenaż rozsączający WBOXy jest przeznaczony do:

1

Odprowadzania i zagospodarowania wód opadowych w gruncie

1

Odprowadzania do gruntu doczyszczonych ścieków po przydomowej mechaniczno - biologicznej oczyszczalni ścieków

1

Doczyszczania tlenowego ścieków z jednoczesnym ich odprowadzeniem do gruntu w tradycyjnych systemach oczyszczalni przydomowych

Ilustracja
Ilustracja

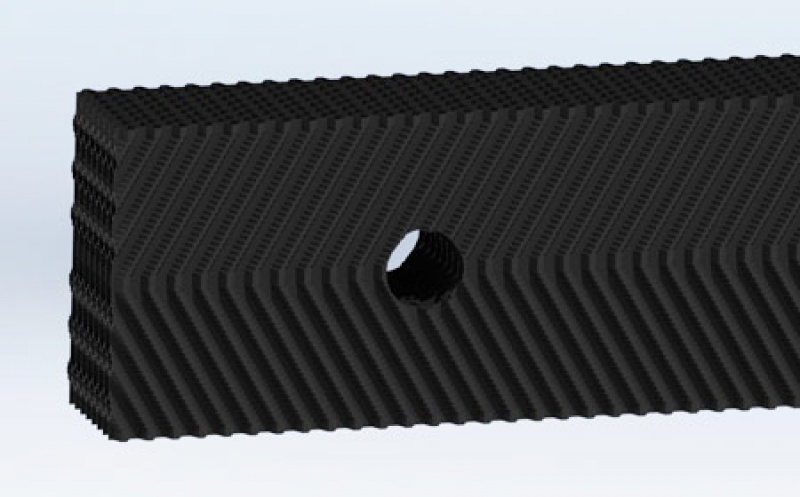

Drenaż rozsączający WBOXy
- dobór pakietów

Ilość pakietów WBOX, dobieramy w zależności od ilości ścieków wypływających z oczyszczalni mechaniczno - biologicznej lub osadnika oraz z uwzględnieniem przepuszczalności gruntów.

Dobór pakietów (dotyczy pakietu o wymiarach:
wysokość 60 cm, szerokość 30 cm, długość 2,40 m)
dla drenażu po tradycyjnej oczyszczalni (osadnik gnilny):

  • Grunt kategorii A - grunt o bardzo dobrej i dobrej przepuszczalności: pospółka, żwir, gruby piasek l pakiet w przeliczeniu na l osobę użytkującą oczyszczalnię (RLM)
  • Grunt kategorii B - grunt o średniej przepuszczalności: piaski gliniaste 2 pakiety w przeliczeniu na l osobę użytkującą oczyszczalnię (RLM)
  • Grunt kategorii C - grunt o umiarkowanej przepuszczalności, glina piaszczysta 3 pakiety w przeliczeniu na l osobę użytkującą oczyszczalnię (RLM)

Dobór pakietów (dotyczy pakietu o wymiarach:
wysokość 60 cm, szerokość 30 cm, długość 2,40 m)
dla drenażu po oczyszczalni mechaniczno-biologicznej:

  • Grunt kategorii A - grunt o bardzo dobrej i dobrej przepuszczalności: pospółka, żwir, gruby piasek l pakiet w przeliczeniu na l osobę użytkującą oczyszczalnię (RLM)
  • Grunt kategorii B - grunt o średniej przepuszczalności: piaski gliniaste l pakiet w przeliczeniu na l osobę użytkującą oczyszczalnię (RLM)
  • Grunt kategorii C - grunt o umiarkowanej przepuszczalności, glina piaszczysta 2 pakiety w przeliczeniu na l osobę użytkującą oczyszczalnię (RLM)

System rozsączania
i magazynowania wód deszczowych WBOXy

Ilustracja
Ilustracja

Zalety instalacji na pakietach WBOX:

  • wystarczy niewielka powierzchnia działki do wykonania instalacji
  • wydajność magazynowania (duża objętość akumulacyjna pakietu)
  • wysoka wytrzymałość na obciążenia
  • łatwy montaż (pakiety lekkie do transportowania)
  • możliwość wykorzystania zgromadzonej wody (np. do podlewania)
  • system pozwala na zredukowanie kosztów związanych  z odprowadzaniem wód do kanalizacji deszczowej
Ilustracja

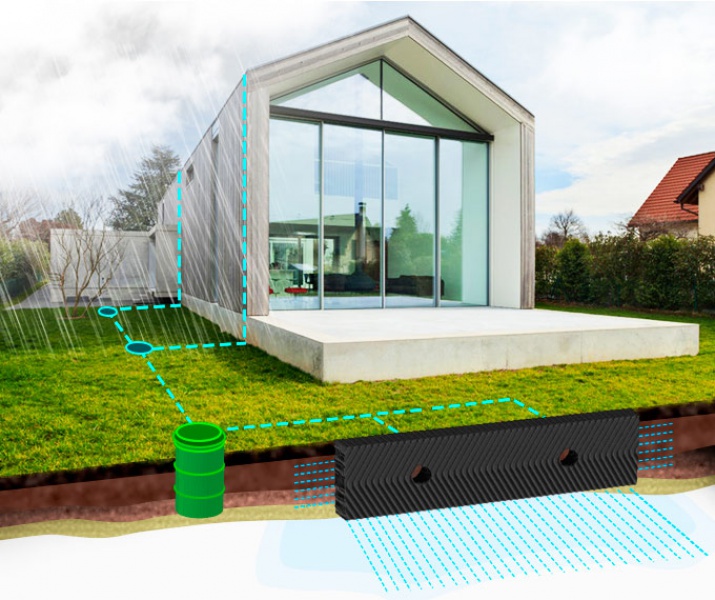

Jak to wyglada w praktyce?

Instalacja pakietów połączona jest z systemem odprowadzania wody deszczowej z dachu (tj. rynnami). Woda zbierana z rynien jest przekazywana do studzienki rozdzielczej a następnie do pakietów drenażowych. Pakiety WBOX montowane na działce, zachowują się jak czasowe zbiorniki retencyjne, które w chwili ulewnego deszczu przyjmują nadmiar opadu, a następnie stopniowo odprowadzają opad do gruntu.

Dobór ilości pakietów
(o wymiarach: wys. 60cm x szer. 30cm x dł. 2,40m)

Zakładając deszcz 30 minutowy o wydajności 1001/s/ha i grunt o przepuszczalności:

Grunty o bardzo dobrej przepuszczalności
(grunty klasy A) np. piasek
l pakiet na 40 m2 powierzchni spływu

Ilustracja 7,5 pakietu*

Grunty o dobrej przepuszczalności
(grunty klasy B) np. piasek gliniaste
l pakiet na 25m2 powierzchni spływu

Ilustracja 12 pakietów*

Grunty o średniej przepuszczalności
(grunty klasy C) np. glina piaszczysta
l pakiet na 20m2 powierzchni

Ilustracja 15 pakietów*

*) przykładowe obliczenia ilości pakietów dla dachu o powierzchni 300m2

Instalacja pakietów

System do zagospodarowywania wód opadowych w zależności od dostępnej powierzchni montażowej, może być instalowany na dwa sposoby:

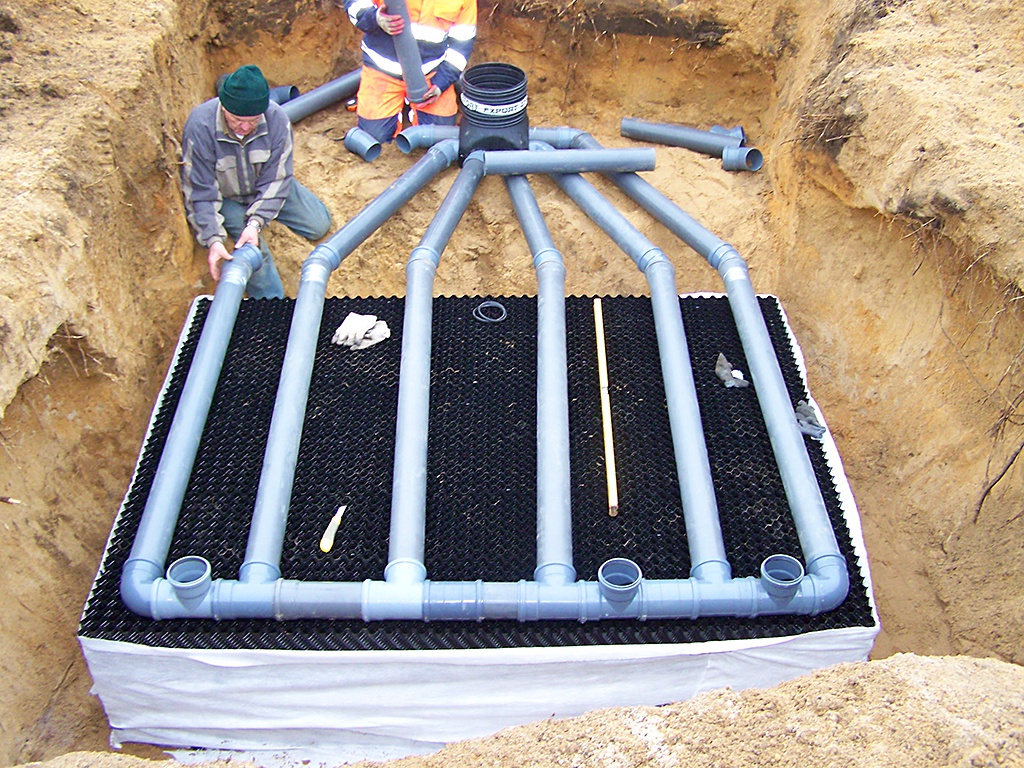

Wykop szeroko przestrzenny
(zalecane)


Schemat ułożenia pakietów WBOX i rur dystrybucyjnych.
ilustracja

Wykop wąsko przestrzenny
(gdy powierzchnia działki uniemożliwia
zastosowanie wykopu szeroko przestrzennego)

Schemat ułożenia pakietów WBOX i rur dystrybucyjnych.
ilustracja

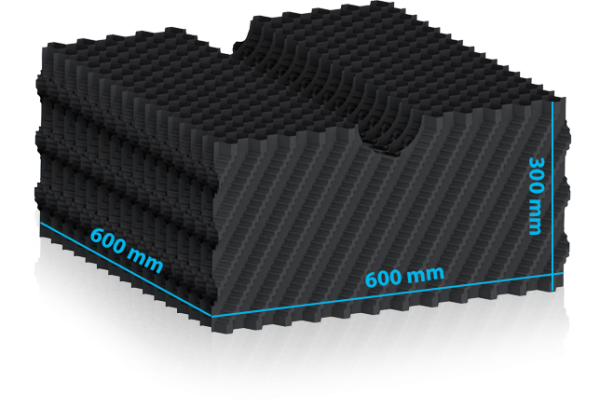

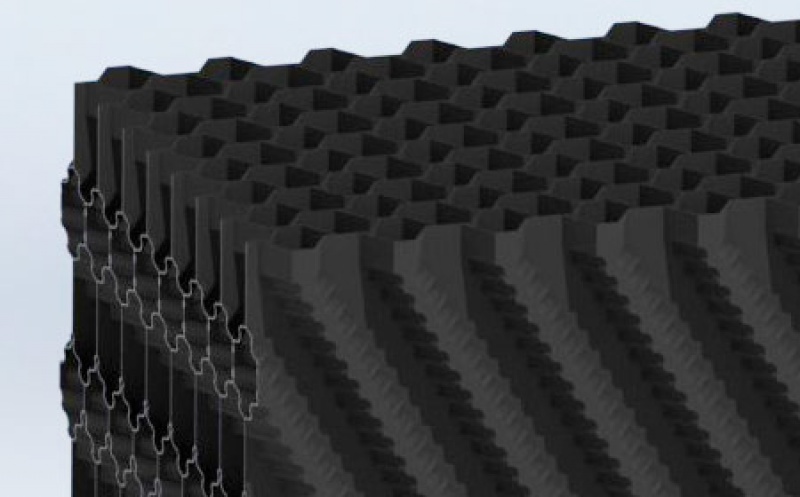

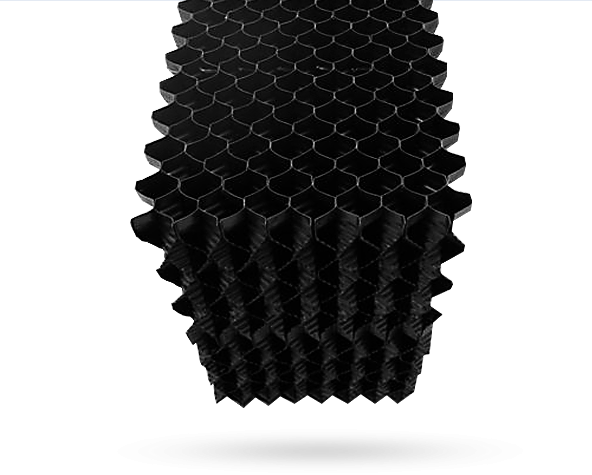

Nowy wymiar pakietów WBOXy

Na nowy sezon przygotowaliśmy - pakiety drenażowe WBOX
o NOWYM WYMIARZE 600 x 600 x 300 mm

Ilustracja

Zalety nowego pakietu:

  • do instalacji wystarczy tylko pakiet i rura drenarska
  • nie trzeba stosować dodatkowych elementów dystrybucyjnych
  • większa powierzchnia rozsączania
  • ... a długość pakietu 0,60 m - idealna do transportu i instalacji

Montaż

W przygotowanym wykopie o głębokości minimum 90 cm, szerokości 70 cm i długości odpowiadającej długości ciągu drenarskiego, układamy pakiety na 10 cm warstwie podsypki żwirowej. Na pakiecie układamy rurę drenarską z wycięciami co 20 mm. Pakiety montujemy ustawiając jeden za drugim w szeregu, z zachowaniem max długości ciągu drenarskiego 20 m. Pakiety przed zakopaniem należy obłożyć od góry i z boku geowłókniną. Całość przykrywamy warstwą gruntu.

Dobór pakietów
(o wymiarach: wys. 30 cm x szer. 60 cm x dł. 60 cm)

Ilość pakietów dobieramy w zależności od ilości ścieków z oczyszczalni mechaniczno – biologicznej lub osadnika oraz z uwzględnieniem przepuszczalności gruntów.

Dobór pakietów (dotyczy pakietu o wymiarach:
wysokość 30 cm, szerokość 60 cm, długość 60 cm)
dla drenażu po tradycyjnej oczyszczalni (osadnik gnilny):

  • Grunt kategorii A - grunt o bardzo dobrej i dobrej przepuszczalności: pospółka, żwir, gruby piasek 4 pakiety w przeliczeniu na 1 RLM
  • Grunt kategorii B - grunt o średniej przepuszczalności: piaski gliniaste 8 pakietów w przeliczeniu na 1 RLM

Dobór pakietów (dotyczy pakietu o wymiarach:
wysokość 30 cm, szerokość 60 cm, długość 60 cm)
dla drenażu po oczyszczalni mechaniczno-biologicznej:

  • Grunt kategorii A - grunt o bardzo dobrej i dobrej przepuszczalności: pospółka, żwir, gruby piasek 2 pakiety w przeliczeniu na 1 RLM
  • Grunt kategorii B - grunt o średniej przepuszczalności: piaski gliniaste 4 pakiety w przeliczeniu na 1 RLM

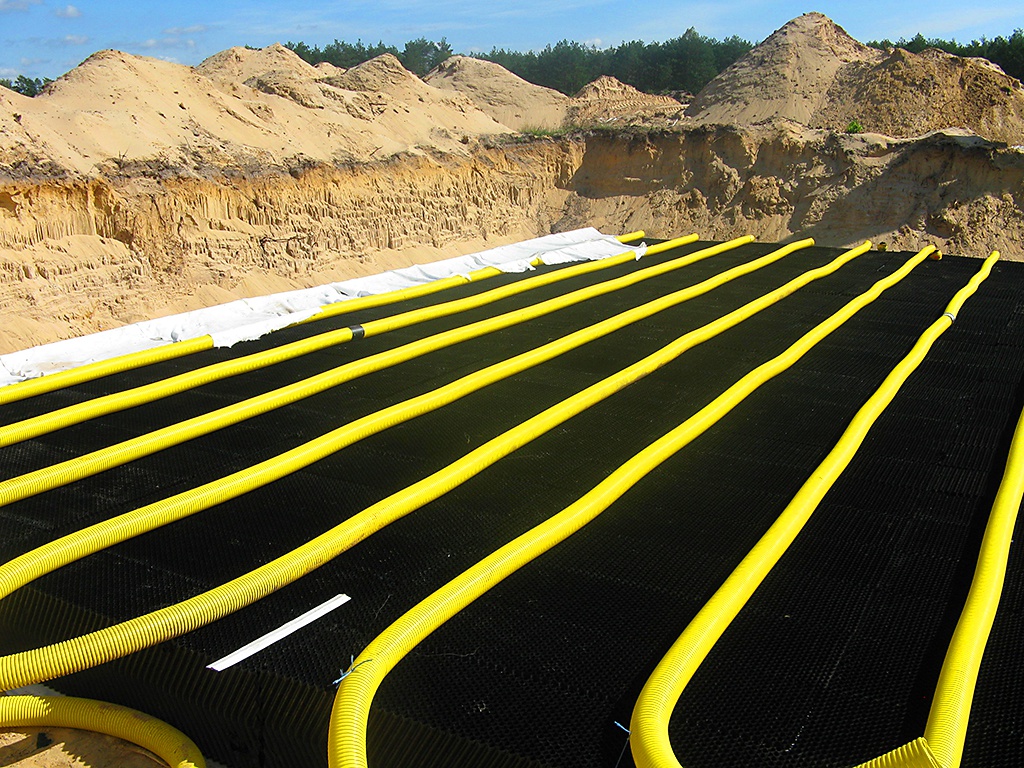

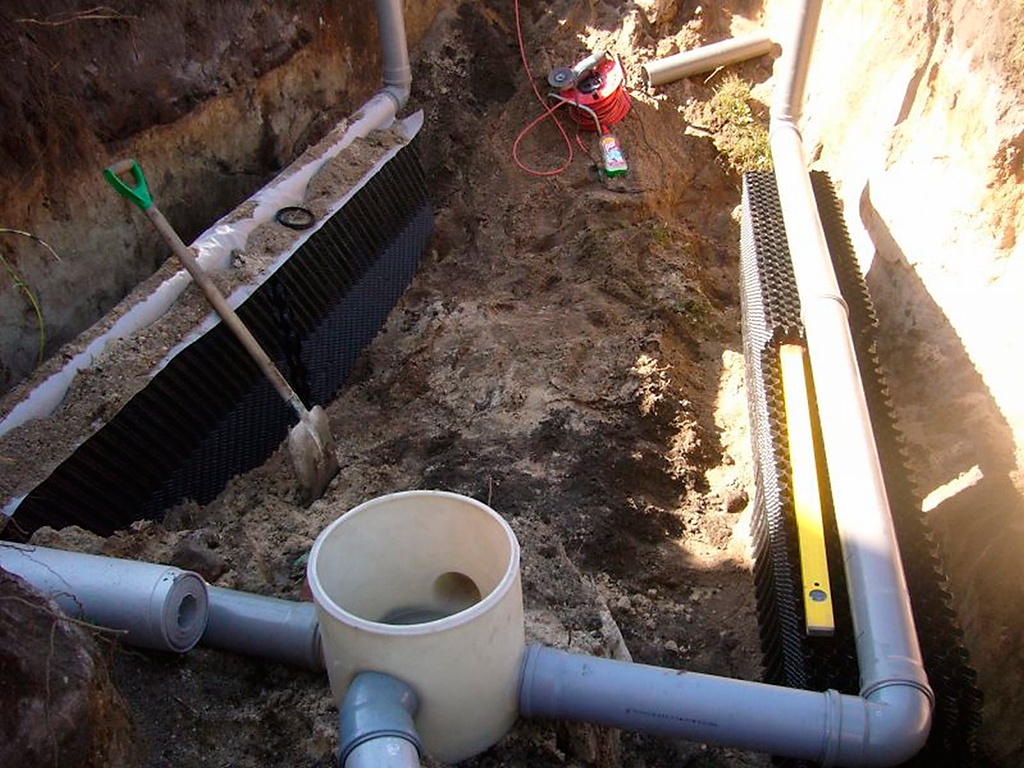

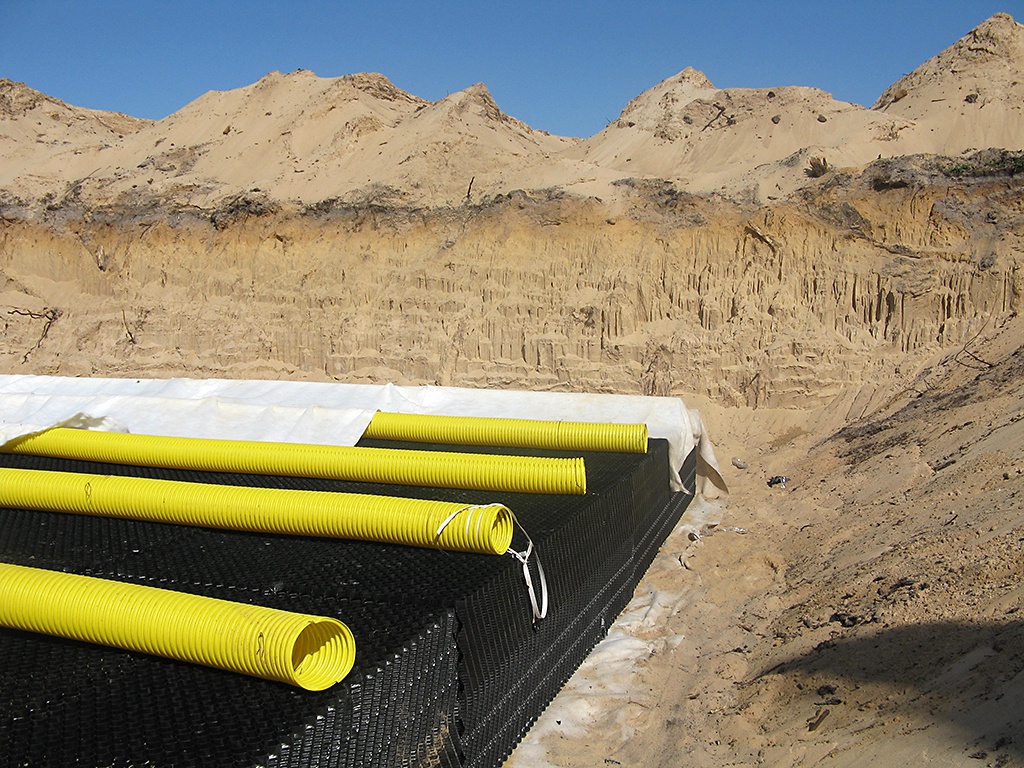

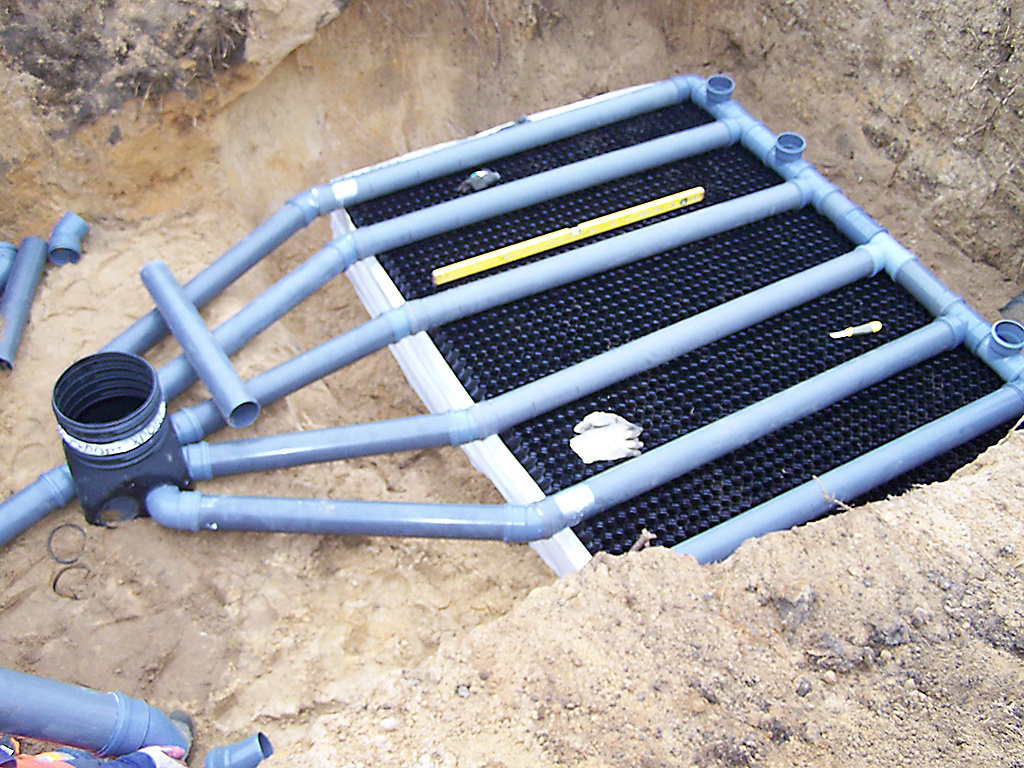

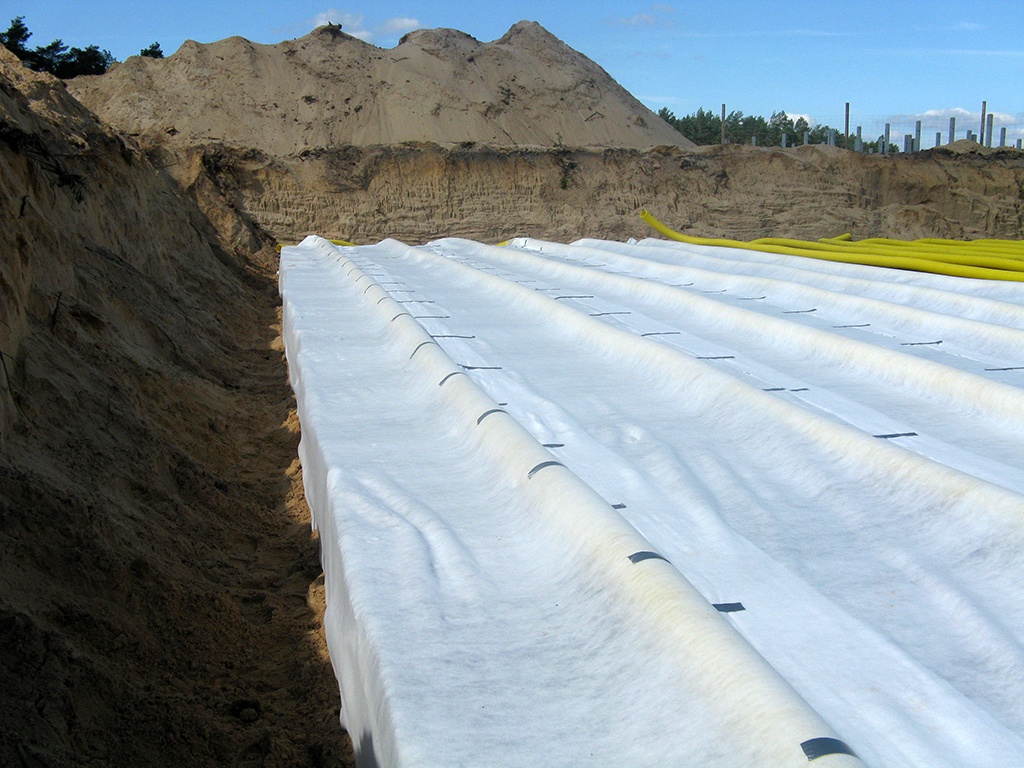

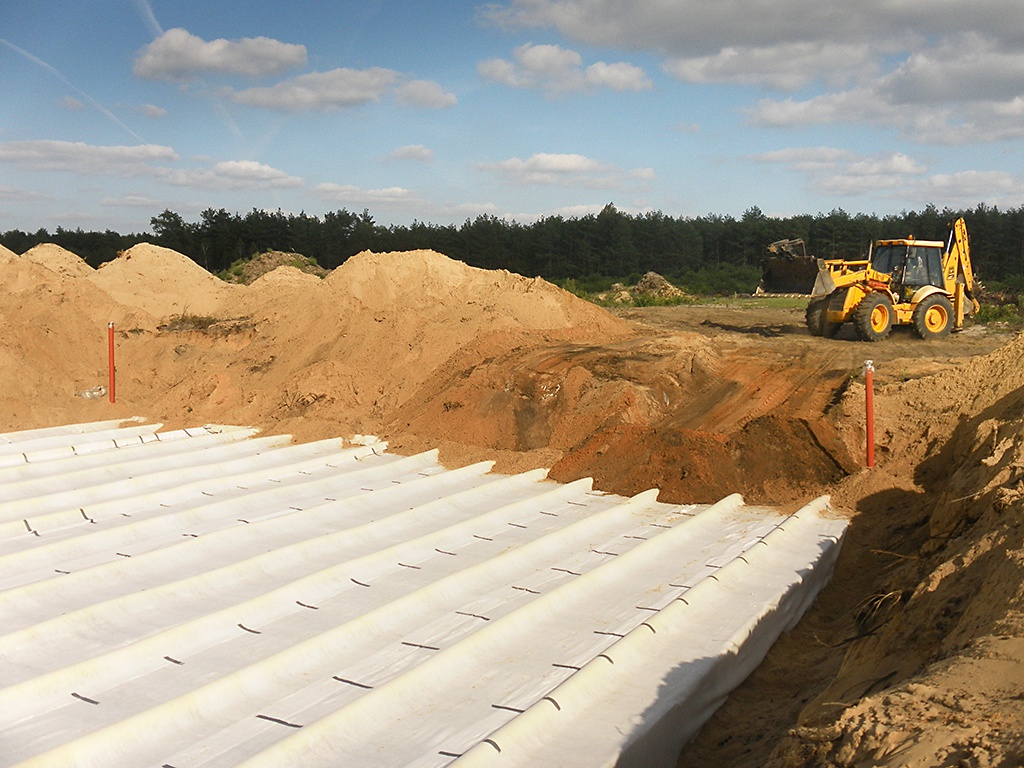

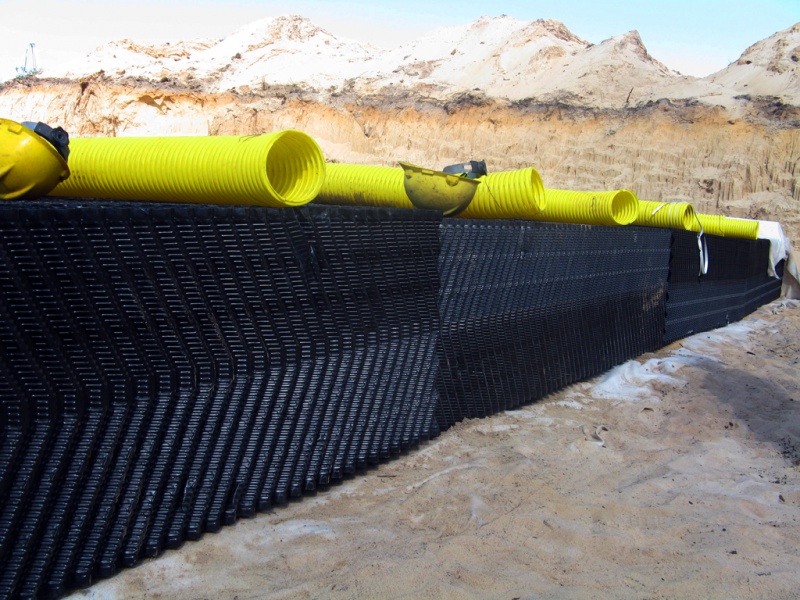

Galeria instalacji

ilustracja
100_2965
ilustracja
Obraz-033
ilustracja
IMG_1151
ilustracja
IMG_1159
ilustracja
IMG_1154
ilustracja
IMG_1161
ilustracja
100_2973
ilustracja
SAM_0025
